Jawapan ringkas: motor satu fasa boleh berjalan dari bekalan tiga fasa, tetapi hanya apabila ia disuap satu konduktor fasa ditambah neutral pada voltan yang dicop pada papan namanya. Ia tidak boleh menggunakan ketiga-tiga fasa sekali gus; konduktor ketiga hanya kekal tidak digunakan. Jika sistem tidak mempunyai neutral, atau voltan yang tersedia tidak sepadan dengan papan nama, motor akan sama ada enggan dihidupkan atau terlalu panas dan gagal.
Itulah jawapan dalam dua ayat. Perkara berikut menerangkan sebabnya, menunjukkan apa yang sebenarnya disampaikan oleh setiap bekalan tiga fasa biasa, dan merangkumi soalan terbalik yang kebanyakan orang benar-benar bertanya: bagaimana untuk menjalankan motor tiga fasa apabila kuasa fasa tunggal adalah semua yang anda ada.
Mengapa Motor Satu Fasa Tidak Boleh Menggunakan Ketiga-tiga Fasa
Motor satu fasa mempunyai dua terminal bekalan. Di dalam bingkai terdapat belitan larian utama, biasanya penggulungan tambahan atau mula, dan kapasitor atau suis emparan yang menjatuhkan belitan tambahan apabila pemutar mencapai kelajuan. Skim permulaan menganggap satu voltan sinusoidal digunakan pada dua titik.
Bekalan tiga fasa diperbuat daripada tiga konduktor yang voltannya terletak 120 darjah elektrik. Peranti dua terminal hanya boleh merapatkan dua daripada titik tersebut, sama ada fasa ke fasa atau fasa kepada neutral. Kerana itu, soalan sebenar adalah lebih sempit daripada soalan tajuk:
- Padanan voltan: adakah voltan fasa tunggal yang tersedia sama dengan nilai papan nama motor?
- Laluan neutral: dalam sistem empat wayar, adakah neutral hadir pada motor dan bersaiz untuk arus motor?
- Arus permulaan: bolehkah cawangan itu mengendalikan arus larian tiga hingga lima kali yang ditarik untuk pecahan saat pada setiap permulaan?
Perkara Yang Disampaikan Sebenarnya Setiap Bekalan Tiga Fasa
"Tiga fasa" bukan satu voltan, dan di situlah kebanyakan kesilapan bermula. Jadual di bawah menyenaraikan sistem yang anda temui di Amerika Utara, Eropah dan pasaran eksport, dan perkara yang dilihat oleh motor fasa tunggal pada setiap daripadanya.
| Sistem bekalan | Fasa ke fasa | Fasa-ke-neutral | Bolehkah motor fasa tunggal 230 V berjalan? |
|---|---|---|---|
| 120/208 V wye, 4 wayar | 208 V | 120 V | Tidak, 120 V adalah jauh di bawah penarafan papan nama |
| 277/480 V wye, 4 wayar | 480 V | 277 V | Tidak, 277 V memanaskan belitan 230 V |
| 400/230 V wye, 4 wayar (IEC) | 400 V | 230 V | Ya, fasa kepada neutral, betul-betul seperti yang direka |
| 240 V delta, 3 wayar | 240 V | tiada | Ya, baris ke talian, jika motor diberi nilai 240 V |
| Delta 240 V dengan kaki tinggi, 4 wayar | 240 V | 120 V pada dua kaki, 208 V pada kaki tinggi | Tidak untuk 230 V; hanya motor 120 V yang sesuai dengan kaki lampu |
Motor 230 V bertolak ansur kira-kira tambah atau tolak 10 peratus, jadi kira-kira 207 V hingga 253 V. Di luar jalur itu, putar balik atau penggantian ialah langkah seterusnya.
Tempat Kerosakan Biasanya Berlaku
Tiga corak kegagalan menyumbang hampir setiap panggilan perkhidmatan mengenai topik ini.
Sambungan talian ke talian pada voltan yang salah
Motor 230 V mendarat merentasi dua baris sistem 400 V melihat 400 V. Tegasan penebat meningkat serta-merta, kapasitor larian biasanya gagal dahulu, dan belitan sering menyusul dalam beberapa minit.
Tiada neutral, atau bersaiz kecil
Sistem delta tiga wayar tidak mempunyai neutral sama sekali, jadi tiada laluan fasa tunggal tersedia pada mesin. Dalam sistem empat wayar, neutral kadangkala merupakan konduktor kawalan nipis yang tidak pernah dimaksudkan untuk membawa arus motor. Ia perlu bersaiz kepada litar cawangan, bukan kepada lampu pandu.
Memandu motor satu fasa daripada VFD tiga fasa
Pemacu standard dengan output tiga fasa tidak boleh menjalankan motor pemuat kapasitor. Keluaran berdenyut berfungsi melawan kapasitor dan suis emparan, dan penggulungan tambahan tidak diletakkan untuk menerima medan berputar sintetik. Pemacu dengan keluaran fasa tunggal khusus memang wujud, tetapi litar permulaan perlu diolah semula dengan pembekal motor yang terlibat, bukan diubah suai di tapak.
Soalan Songsang: Menjalankan Motor Tiga Fasa pada Kuasa Satu Fasa
Kebanyakan orang yang mencari topik ini sebenarnya menghadapi masalah yang bertentangan: motor tiga fasa di tapak dengan hanya kuasa satu fasa tersedia. Jawapan ringkas adalah sama dengan semangat, jangan sekali-kali menyambungkannya secara langsung.
Letakkan motor tiga fasa pada garis fasa tunggal dan tiada medan magnet berputar. Rotor duduk diam, motor berdengung, arus naik ke arah aras rotor terkunci, dan beban lampau tersandung atau lilitan terbakar. Setiap kaedah yang boleh dilaksanakan di bawah mencipta fasa ketiga yang hilang secara buatan.
| Kaedah | Bagaimana ia berfungsi | Kuasa yang boleh digunakan | Paling sesuai untuk |
|---|---|---|---|
| Sambungan langsung | Dua petunjuk sahaja, tiada medan berputar | tiada | Jangan sekali-kali, ini memusnahkan motor |
| Penukar fasa statik | Kapasitor mencipta fasa mula dan larian | Kira-kira 50 hingga 60 peratus papan nama | Beban ringan dan sekali-sekala tanpa permulaan yang sukar |
| Penukar fasa berputar | Motor pemalas menjana fasa ketiga | Hampir 100 peratus | Kedai dengan beberapa mesin yang memerlukan tork permulaan sebenar |
| VFD dengan input fasa tunggal | Penerus dan penyongsang mensintesis tiga fasa | Kira-kira 50 peratus kecuali bersaiz besar | Satu motor yang juga memerlukan kawalan kelajuan |
| Gantikan dengan motor satu fasa | Memadankan motor dengan bekalan di tangan | 100 peratus daripada penarafan baharu | Memuatkan sehingga kira-kira 3 HP pada 230 V |
Dua nombor menentukan sama ada penukaran berbaloi dengan masalah. Jadual arus beban penuh standard meletakkan motor fasa tunggal 230 V pada kira-kira 8 A untuk 1 HP, 17 A untuk 3 HP dan 28 A untuk 5 HP, dengan lonjakan permulaan tiga hingga lima kali lebih tinggi. Dan apabila VFD disuap dari fasa tunggal, arus input tertumpu pada peranti yang lebih sedikit, jadi pemacu mesti bersaiz kira-kira dua kali ganda arus motor untuk memastikan penerus dan bas DC berada dalam penarafan mereka.
Fasa Tunggal atau Tiga Fasa: Apa yang Sebenarnya Berubah
Apabila kedua-dua bekalan tersedia, keputusan datang kepada lima perbezaan yang boleh diukur.
- Tork permulaan: motor tiga fasa membangunkan kira-kira 200 hingga 300 peratus tork beban penuh pada permulaan; motor fasa tunggal permulaan kapasitor menguruskan kira-kira 150 hingga 200 peratus, dan reka bentuk kapasitor belah kekal lebih kurang.
- Arus setiap kuasa kuda: mesin tiga fasa menarik kira-kira separuh arus motor satu fasa dengan penarafan yang sama, jadi kabel, penyentuh dan beban lampau adalah lebih kecil dan lebih murah.
- Kecekapan dan faktor kuasa: kedua-duanya berjalan lebih tinggi pada tiga fasa, itulah sebabnya program kecekapan premium ditulis di sekelilingnya.
- Saiz bingkai: untuk kuasa kuda yang sama, motor satu fasa biasanya satu atau dua saiz bingkai lebih besar dan lebih berat.
- Siling praktikal: di atas kira-kira 3 HP pilihan fasa tunggal berhenti masuk akal kerana saiz arus dan konduktor mula. Perbandingan lengkap pembinaan dan prestasi diliputi dalam pecahan perbezaan motor fasa tunggal dan tiga fasa kami .
Senarai Semak Sebelum Anda Menyalurkan Apa-apa
- Ambil gambar papan nama: voltan, fasa, kekerapan, kuasa kuda, amp beban penuh dan faktor servis.
- Ukur bekalan pada titik sambungan dengan meter RMS benar, kedua-dua fasa-ke-fasa dan fasa-ke-neutral, idealnya di bawah beban.
- Sahkan neutral wujud dan sepadan dengan penarafan litar cawangan.
- Periksa sama ada penyentuh dan geganti beban lampau sesuai dengan arus motor dan kitaran tugas.
- Periksa kapasitor dan sahkan suis emparan bergerak bebas sebelum menggunakan semula motor lama.
- Sahkan putaran sebelum menggabungkan peralatan yang dipacu, dan padankan kepungan dengan habuk, cucian atau keadaan luar.
Memadankan Motor dengan Bekalan yang Anda Ada
Jika bekalan adalah 230 V fasa tunggal dan beban kekal di bawah kira-kira 3 HP, motor mula dan jalankan kapasitor yang tertutup sepenuhnya biasanya merupakan jawapan yang paling mudah, dan ia mengelakkan peralatan penukaran sama sekali.
Motor Larian Mula Kapasitor Tertutup Penuh Fasa Tunggal Berbaloi untuk ditonton untuk beban satu fasa 230 V di bawah kira-kira 3 HP, menawarkan pilihan mula dan jalankan kapasitor tertutup sepenuhnya yang mengelakkan peralatan penukaran. Lihat Produk → Di mana kuasa tiga fasa sudah ada dalam bangunan, mesin tiga fasa kecekapan premium dalam rangka 48 atau 56 melakukan kerja yang sama dengan arus yang lebih rendah, tork permulaan yang lebih baik dan hayat perkhidmatan yang lebih lama.
Motor Kecekapan Premium Kuasa Kuda Pecahan Tiga Fasa Berbaloi untuk dilihat di mana kuasa tiga fasa tersedia, motor kecekapan premium 48–56 bingkai ini sesuai dengan beban industri ringan dengan arus yang lebih rendah dan hayat perkhidmatan yang lebih lama. Lihat Produk → Jika peralatan yang didorong memerlukan kelajuan berubah-ubah tetapi hanya kuasa fasa tunggal yang tersedia, motor EC mengetepikan keseluruhan masalah penukaran, kerana elektronik mengendalikan komutasi dan motor itu sendiri tidak mempunyai kapasitor permulaan atau suis emparan untuk melawan dengan pemacu.

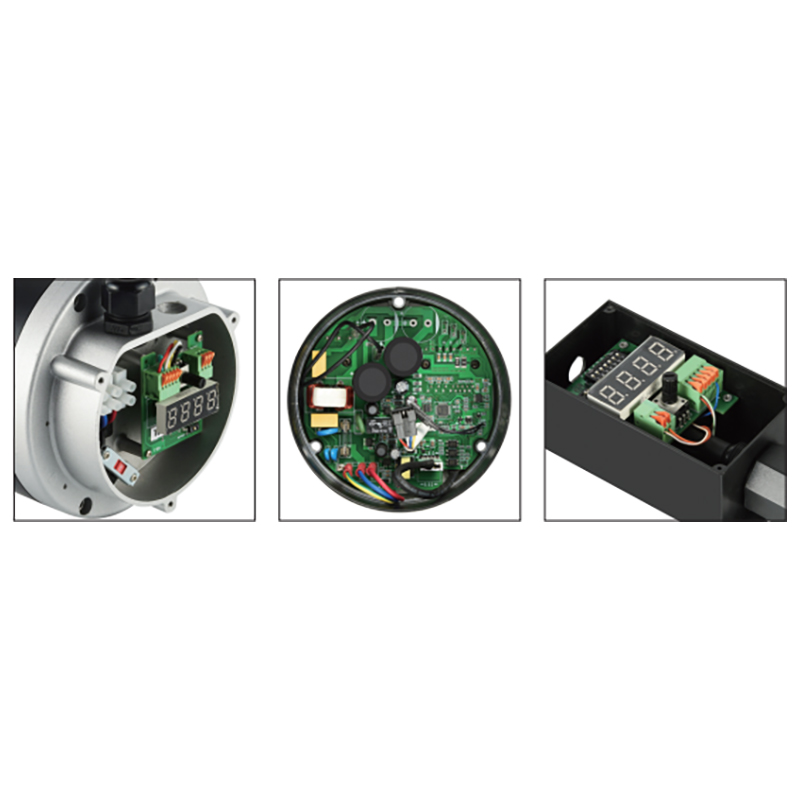

Motor EC Rangka NEMA untuk Peralatan Kelajuan Boleh Ubah Fasa Tunggal Berbaloi untuk dilihat untuk peralatan kelajuan berubah-ubah pada kuasa fasa tunggal, motor EC bingkai NEMA 48 ini mengelakkan kapasitor mula dan suis emparan semasa mengendalikan pertukaran secara elektronik. Lihat Produk → Saiz bingkai, jenis kepungan dan tahap kecekapan perlu disusun sebagai satu set, yang lebih mudah apabila satu pembekal meliputi keluarga fasa tunggal dan tiga fasa. WAYLEAD membina reka bentuk NEMA dan IEC dari 48 hingga 250 bingkai, dalam binaan kalis titisan, tertutup sepenuhnya dan TENV, jadi beban yang sama boleh dipadankan dengan mana-mana bekalan yang sebenarnya ada di tapak.
Soalan Lazim
Bolehkah motor satu fasa berjalan pada dua baris bekalan tiga fasa?
Ya, dengan syarat voltan talian ke talian sama dengan penarafan papan nama. Motor 240 V pada sistem delta 240 V adalah pemasangan biasa. Ia masih kuasa fasa tunggal, dan baris ketiga tidak digunakan.
Apakah yang berlaku jika saya menyambungkan motor fasa tunggal 230 V kepada bekalan 400 V?
Penggulungan melihat kira-kira 74 peratus lebihan voltan. Arus magnetik naik dengan curam, kapasitor terlalu tertekan, dan belitan terlalu panas dalam beberapa minit. Hasilnya biasanya penggulungan larian terbakar dan kapasitor membonjol.
Bolehkah VFD menjalankan motor satu fasa daripada bekalan tiga fasa?
Pemacu keluaran tiga fasa standard tidak boleh. Pemacu keluaran fasa tunggal wujud, tetapi kapasitor permulaan dan suis emparan mesti diolah semula dan motor perlu bertolak ansur dengan bentuk gelombang penyongsang. Untuk kebanyakan pengubahsuaian, menggantikan motor adalah lebih murah daripada menyesuaikannya.
Berapa besar motor satu fasa sebelum tiga fasa adalah pilihan yang lebih baik?
Motor fasa tunggal permulaan kapasitor sedia tersedia sehingga kira-kira 3 HP, dan kadangkala 5 HP, pada 230 V. Arus beban penuh pada saiz tersebut, masing-masing 17 A dan 28 A, ditambah lonjakan permulaan tiga hingga lima kali lebih tinggi, biasanya menjadikan tiga fasa pilihan praktikal melebihi 2 hingga 3 HP.
Peraturan yang memastikan ini mudah: padankan motor dengan bekalan yang anda miliki, dan bukannya memaksa motor ke bekalan yang tidak pernah direka untuknya. Baca papan nama, ukur fasa voltan kepada neutral dan fasa ke fasa, sahkan neutral, dan semak arus permulaan terhadap perlindungan cawangan. Apabila mana-mana daripada empat semakan itu gagal, jawapannya ialah motor yang berbeza, bukan sambungan yang berbeza.
