Memilih antara a motor menegak , a motor fasa tunggal , dan a motor tiga fasa ialah salah satu keputusan yang paling berbangkit dalam pemilihan peralatan industri — dan tersalah langkah boleh menyebabkan tenaga terbuang, kegagalan pramatang dan masa henti yang mahal. Jawapan ringkasnya: motor menegaks ditakrifkan oleh orientasi pelekapannya dan digunakan dalam aplikasi aci ke bawah seperti pam dan menara penyejuk; motor fasa tunggal sesuai dengan kegunaan kediaman berkuasa rendah dan komersial ringan; dan motor tiga fasas memberikan kecekapan dan tork yang unggul untuk operasi perindustrian berat. Memahami nuansa setiap satu, bagaimanapun, memerlukan pandangan yang lebih dekat pada reka bentuk, data prestasi, kos dan kes penggunaan dunia sebenar.
Apakah Motor Menegak dan Mengapa Orientasi Penting?
A motor menegak bukan sekadar motor standard yang dihidupkan di sisinya — ia adalah mesin direka bentuk sepenuhnya untuk beroperasi dengan acinya menghala ke bawah (atau ke atas dalam beberapa konfigurasi). Orientasi secara asasnya mengubah cara komponen dalaman mengendalikan beban graviti, pelinciran dan tujahan, menjadikan motor mendatar di luar rak sebagai pengganti yang tidak sesuai.
Perbezaan mekanikal yang paling kritikal ialah reka bentuk galas tujahan. Dalam a motor menegak , pemasangan rotor — bersama aci pam yang dipasang, pendesak, dan mana-mana lajur bendalir di atasnya — mengenakan tujahan ke bawah yang berterusan. Galas motor mendatar standard tidak direka bentuk untuk menyerap beban paksi ini. Oleh itu, motor menegak menggabungkan galas tujah yang dinilai untuk beribu-ribu paun daya ke bawah, biasanya menggunakan konfigurasi galas sesentuh sudut atau tirus.
Ciri Reka Bentuk Utama Motor Menegak
Motor menegak berkongsi beberapa ciri reka bentuk khusus yang membezakannya daripada rakan mendatar mereka:
- kapasiti galas tujahan: Kejuruteraan untuk mengendalikan kedua-dua daya tujahan atas dan daya tujahan bawah, selalunya dinilai daripada 500 lbf hingga 50,000 lbf dalam motor pemacu pam yang besar.
- Pilihan aci berongga atau aci pepejal: Motor menegak aci berongga membenarkan aci pam melalui motor, memudahkan gandingan dan penjajaran. Ini adalah konfigurasi yang paling biasa di stesen pam air perbandaran dan air sisa.
- Bebibir pemasangan NEMA P-base atau C-face: Bebibir piawai memastikan bolt motor terus ke kepala pam, menghapuskan keperluan untuk plat asas atau pengawal gandingan yang berasingan.
- Penarafan kepungan IP55 atau IP65: Oleh kerana motor menegak sering dipasang di luar atau dalam lubang pam basah, perlindungan kemasukan peringkat tinggi adalah standard.
- Pengudaraan yang dipertingkatkan: Udara penyejuk mesti mengalir ke atas melawan graviti; motor menegak menampilkan pemasangan kipas yang direka bentuk semula dan laluan saluran untuk mengelakkan titik panas di stator.
Aplikasi Biasa Motor Menegak
Motor menegak mendominasi aplikasi di mana aci menegak diperlukan secara mekanikal:
- Pam turbin telaga dalam untuk bekalan air perbandaran (julat kuasa: 5 HP hingga 4,000 HP)
- Kipas menara penyejuk dan kipas draf teraruh dalam sistem HVAC
- Pemacu pam sebaris menegak untuk gelung proses perindustrian
- Stesen pam pengairan dalam sektor pertanian
- Pam suapan kondensat dan dandang dalam kemudahan penjanaan kuasa
Motor Fasa Tunggal: Kuda Kerja Tetapan Komersial Kediaman dan Ringan
A motor fasa tunggal berjalan pada kuasa AC fasa tunggal (120V atau 240V di Amerika Utara, 230V di kebanyakan Eropah) dan merupakan pilihan dominan untuk aplikasi kuasa kuda kamiran pecahan hingga kecil — biasanya di bawah 5 HP. Penggunaan meluasnya berpunca daripada ketersediaan universal kuasa fasa tunggal di rumah, ladang dan perniagaan kecil, bukan daripada prestasi kejuruteraan yang unggul.
Tidak seperti motor tiga fasas , a motor fasa tunggal tidak boleh bermula sendiri dari bekalan satu fasa sahaja. Arus ulang alik fasa tunggal menghasilkan medan magnet berdenyut — bukannya berputar —, yang tidak memberikan tork permulaan bersih dengan sendirinya. Pengilang menyelesaikannya dengan mekanisme permulaan tambahan, yang menimbulkan subjenis utama motor fasa tunggal.
Jenis Motor Fasa Tunggal
- Larian Induksi Mulakan Kapasitor (CSIR): Menggunakan kapasitor permulaan (biasanya 100–400 µF) untuk mencipta anjakan fasa dalam belitan tambahan, menghasilkan tork permulaan yang mencukupi (200–350% daripada tork beban penuh) untuk pemampat dan pam. Kapasitor diputuskan oleh suis emparan sebaik sahaja motor mencapai ~75% kelajuan terkadar.
- Capacitor-Start Capacitor-Run (CSCR): Menambah kapasitor larian untuk mengekalkan keadaan hampir dua fasa semasa operasi, meningkatkan faktor kuasa dan kecekapan sebanyak 5–10% berbanding motor CSIR. Biasa dalam penghawa dingin dan peti sejuk.
- Fasa Selisih (Rintangan-Mula): Penggulungan tambahan mempunyai rintangan yang lebih tinggi dan kearuhan yang lebih rendah daripada belitan utama, mewujudkan anjakan fasa yang sederhana. Tork permulaan adalah lebih rendah (100–175% FLT) dan arus permulaan adalah tinggi (600–800% FLT). Sesuai untuk kipas, peniup, dan peralatan kecil dengan beban mudah dimulakan.
- Kapasitor Pisah Kekal (PSC): Kapasitor larian tunggal kekal dalam litar pada setiap masa. Reka bentuk ini menghasilkan tork permulaan yang rendah tetapi beroperasi dengan senyap dan cekap, menjadikannya pilihan pertama untuk motor kipas HVAC pemacu terus dan pengedar kecil.
- Motor Tiang Berlorek: Motor fasa tunggal yang paling mudah dan paling murah; gegelung teduhan mencipta fluks magnet tertunda di bahagian setiap kutub. Tork permulaan dan kecekapan yang sangat rendah (15–35%). Digunakan dalam aplikasi ringan: kipas kecil, kipas meja, peralatan.
Motor Tiga Fasa: Tulang Belakang Kuasa Perindustrian
The motor tiga fasa ialah jenis motor elektrik yang paling cekap, boleh dipercayai dan kos efektif untuk kegunaan industri. Ia dimulakan sendiri, menghasilkan tork berterusan yang licin, dan mencapai kecekapan beban penuh sebanyak 92–97% dalam reka bentuk kecekapan premium moden — dengan ketara mengatasi prestasi motor fasa tunggal daripada penarafan kuasa yang sama.
Kuasa AC tiga fasa menyampaikan tiga bentuk gelombang voltan bertindih, setiap satu diimbangi sebanyak 120°. Apabila digunakan pada belitan stator a motor tiga fasa , ia menghasilkan medan magnet berputar berterusan yang mendorong arus pemutar dan menjana tork — tanpa sebarang penggulungan permulaan tambahan, kapasitor atau suis emparan. Kesederhanaan ini diterjemahkan terus kepada kos pembuatan yang lebih rendah, penyelenggaraan yang lebih rendah dan hayat perkhidmatan yang lebih lama.
Mengapa Motor Tiga Fasa Menguasai Industri
- Kecekapan yang lebih tinggi: IE3 (Kecekapan Premium) dan IE4 (Kecekapan Premium Super) tiga fasa motor mencapai kecekapan beban penuh melebihi 95% pada 30 HP, berbanding 85–90% untuk reka bentuk fasa tunggal yang setanding.
- Ketumpatan kuasa: Motor tiga fasa menghasilkan 150% lebih keluaran kuasa bagi setiap kilogram kuprum dan besi berbanding dengan motor fasa tunggal yang setara.
- Penghantaran tork yang lancar: Kuasa tiga fasa menghasilkan kuasa serta-merta yang berterusan, menghapuskan denyutan tork yang terdapat dalam sistem fasa tunggal (yang memuncak dua kali setiap kitaran). Ini mengurangkan getaran, bunyi bising dan tekanan mekanikal pada peralatan yang didorong.
- Julat kuasa yang luas: Tersedia daripada HP pecahan hingga 50,000 HP, menjadikan motor tiga fasas sesuai untuk setiap skala operasi perindustrian.
- Kawalan kelajuan mudah: Pemacu Frekuensi Berubah (VFD) berpasangan dengan lancar dengan motor aruhan tiga fasa, membolehkan 20–60% penjimatan tenaga dalam aplikasi beban berubah-ubah seperti pam, kipas dan pemampat.

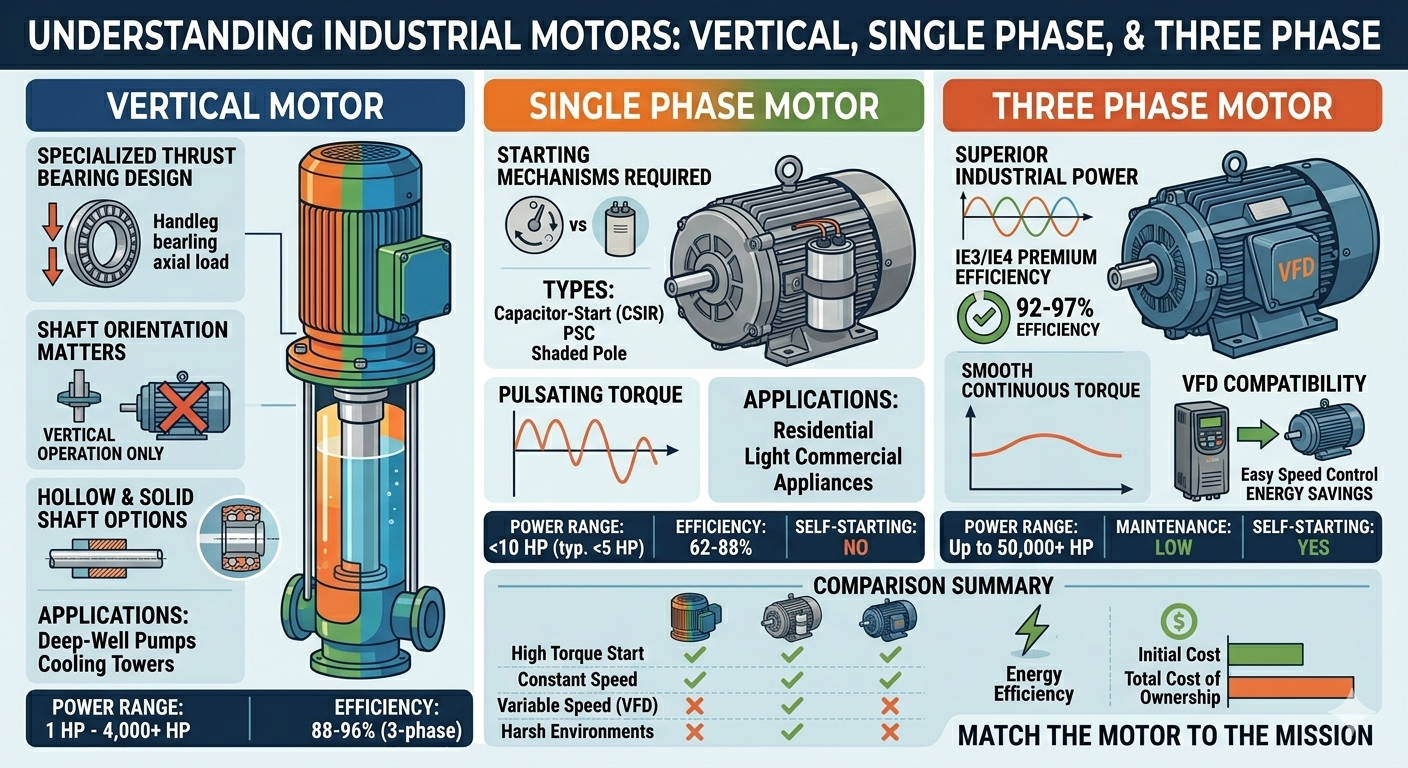

Perbandingan Komprehensif: Motor Menegak lwn Motor Fasa Tunggal lwn Motor Tiga Fasa
Jadual di bawah menyediakan perbandingan sebelah menyebelah langsung merentas kriteria pemilihan yang paling penting:
| Parameter | Motor Menegak | Motor Fasa Tunggal | Motor Tiga Fasa |
|---|---|---|---|
| Orientasi Pemasangan | Menegak (aci ke bawah atau aci ke atas) | Mendatar (biasanya) | Mendatar atau menegak |
| Bekalan Kuasa | 1 fasa atau 3 fasa | Fasa tunggal (120V/240V) | Tiga fasa (208–690V) |
| Julat Kuasa Biasa | 1 HP – 4,000 HP | 1/20 HP – 10 HP | 0.25 HP – 50,000 HP |
| Kecekapan Muatan Penuh | 88–96% (versi 3 fasa) | 62–88% | 85–97% |
| Memulakan Diri | Ya (dengan bekalan 3 fasa) | Tidak (memerlukan bantuan permulaan) | ya |
| Kelancaran Tork | Licin (3 fasa) | Berdenyut | licin (malar) |
| Galas Teras | Tugas berat khusus | Jejari piawai | Jejari piawai |
| Keserasian VFD | ya (3-phase version) | Terhad / tidak disyorkan | Cemerlang |
| Kerumitan Penyelenggaraan | Sederhana–Tinggi | Rendah–Sederhana | rendah |
| Kos Permulaan (relatif) | tinggi | rendah | Sederhana |
| Aplikasi Utama | Pam telaga dalam, menara penyejuk | Perkakas, HVAC kecil, alatan | Industri, pemampat, penghantar |
Jadual 1: Perbandingan teknikal dan komersial bersebelahan bagi motor menegak, motor fasa tunggal dan motor tiga fasa merentas 11 kriteria pemilihan kunci.
Penggunaan Tenaga dan Jumlah Kos Pemilikan: The Numbers Tell the Story
Perbezaan kecekapan antara jenis motor diterjemahkan terus kepada kos operasi. Pertimbangkan contoh dunia sebenar: motor pam 5 HP (3.73 kW) berjalan 6,000 jam setahun pada kadar elektrik $0.12/kWj.
| Jenis Motor | Kecekapan (%) | Kuasa Input (kW) | Tenaga Tahunan (kWj) | Kos Tahunan (USD) |
|---|---|---|---|---|
| Motor Fasa Tunggal (CSIR) | 82% | 4.55 | 27,300 | $3,276 |
| Motor Tiga Fasa (IE2) | 90% | 4.14 | 24,840 | $2,981 |
| Motor Tiga Fasa (IE3) | 93.6% | 3.99 | 23,940 | $2,873 |
Jadual 2: Perbandingan kos tenaga tahunan untuk motor pam 5 HP berjalan 6,000 jam/tahun pada $0.12/kWj. Motor tiga fasa IE3 menjimatkan $403/tahun berbanding motor fasa tunggal yang setanding.
Sepanjang hayat perkhidmatan selama 10 tahun, beralih daripada motor satu fasa kepada IE3 motor tiga fasa menjimatkan lebih kurang $4,030 dalam elektrik sahaja — lebih daripada harga belian banyak motor dalam julat saiz ini. Apabila diskalakan kepada kemudahan dengan 50 motor sedemikian, penjimatan tahunan melebihi $20,000.
Cara Memilih Motor yang Tepat: Rangka Kerja Keputusan Praktikal
Pemilihan motor yang betul bergantung pada empat pembolehubah utama: ketersediaan bekalan kuasa, keperluan antara muka mekanikal, ciri beban dan jumlah kos pemilikan sepanjang hayat perkhidmatan yang dimaksudkan.
Langkah 1: Menilai Bekalan Kuasa Tersedia
Jika tapak pemasangan hanya mempunyai kuasa satu fasa (biasa di kediaman, ladang luar bandar dan unit runcit kecil), a motor fasa tunggal selalunya satu-satunya pilihan yang berdaya maju tanpa peningkatan infrastruktur yang mahal. Jika kuasa tiga fasa tersedia — seperti biasanya di kilang, bangunan komersial dan kemudahan perbandaran — a motor tiga fasa hendaklah menjadi pilihan lalai untuk sebarang beban melebihi 1 HP, memberikan kecekapan yang lebih baik dan kos jangka panjang yang lebih rendah.
Langkah 2: Tentukan Keperluan Orientasi Aci
Jika peralatan yang dipacu (pam, kipas, pengaduk) memerlukan aci menegak, yang dibina khas motor menegak adalah wajib. Percubaan untuk menggunakan motor mendatar standard dalam orientasi menegak membatalkan jaminan, menjejaskan pelinciran galas dan memendekkan hayat perkhidmatan secara mendadak. Mandian minyak galas dalam motor mendatar tidak ditentukur untuk operasi menegak — minyak akan berkumpul di bahagian bawah dan menyebabkan galas atas kebuluran.
Langkah 3: Padankan Motor dengan Ciri Muatan
- Beban tork permulaan yang tinggi (pemampat, penghantar dengan beban berat): Gunakan a motor tiga fasa dengan ciri tork Reka Bentuk B atau Reka Bentuk C, atau CSIR motor fasa tunggal jika hanya kuasa fasa tunggal tersedia.
- Beban kelajuan berubah-ubah (pam, kipas, peniup): A motor tiga fasa berpasangan dengan VFD adalah penyelesaian optimum. VFD fasa tunggal wujud tetapi kurang cekap dan kurang dipercayai.
- Operasi berterusan 24/7: Sentiasa utamakan IE3 atau lebih tinggi motor tiga fasas ; penjimatan tenaga mewajarkan harga premium dalam tempoh 12–24 bulan.
- Kitaran tugas terputus-putus (perkakas kecil, alatan kuasa): A motor fasa tunggal adalah mencukupi dan lebih menjimatkan.
Pertimbangan Pemasangan dan Penyelenggaraan
Amalan Terbaik Pemasangan Motor Menegak
Pemasangan a motor menegak adalah penting untuk mencapai hayat perkhidmatan yang dinilai. Langkah-langkah utama termasuk:
- Sahkan bahawa kepala pelepasan pam dinilai untuk berat motor dan beban tujahan.
- Semak tetapan pramuat galas tujahan mengikut helaian spesifikasi pengeluar sebelum dimulakan.
- Gunakan sepana tork yang ditentukur pada semua bolt pelekap; tempat duduk bebibir yang tidak rata menyebabkan getaran dan galas tidak jajaran.
- Galas yang dilincirkan gris hendaklah digris semula pada selang 2,000–4,000 jam; reka bentuk pelincir minyak memerlukan pemeriksaan paras minyak suku tahunan.
- Lakukan analisis getaran semasa pentauliahan untuk mewujudkan garis dasar — sebarang bacaan melebihi 0.1 in/s (halaju) pada penyiasatan waran perumahan galas.
Petua Penyelenggaraan Motor Fasa Tunggal
Suis emparan dan kapasitor dalam a motor fasa tunggal adalah titik kegagalan utama. Rutin penyelenggaraan hendaklah termasuk:
- Periksa sesentuh suis emparan setiap tahun untuk haus dan deposit karbon; ganti jika pitting melebihi kedalaman 0.5 mm.
- Uji mulakan dan jalankan kapasitor dengan meter kapasitans; ganti jika kapasitansi lebih daripada 10% di bawah nilai undian.
- Pantau suhu operasi — a motor fasa tunggal berjalan panas (melebihi had penebat Kelas B 130°C) menunjukkan beban berlebihan, pengudaraan yang lemah, atau kapasitor yang gagal.
Petua Penyelenggaraan Motor Tiga Fasa
Kesederhanaan yang wujud dari a motor tiga fasa bermakna penyelenggaraan adalah pencegahan terutamanya:
- Lakukan ujian rintangan penebat (megger) setiap tahun; motor yang sihat harus membaca melebihi 100 MΩ pada 1,000V DC.
- Periksa imbangan fasa pada terminal motor — ketidakseimbangan voltan melebihi 1% menyebabkan peningkatan pemanasan motor 6–10% yang tidak seimbang.
- Pelincir galas mengikut jadual pengilang; pelinciran berlebihan sama merosakkannya dengan pelinciran terkurang.
- Pantau arus motor dengan meter pengapit pada setiap selang servis; peningkatan arus secara beransur-ansur selalunya menandakan kehausan galas atau kemerosotan penggulungan sebelum kegagalan sepenuhnya.
Soalan Lazim (FAQ)
S1: Bolehkah motor menegak digunakan secara mendatar?
No. A motor menegak tidak boleh dikendalikan dalam kedudukan mendatar. Sistem galasnya, takungan pelinciran, dan aliran udara penyejukan semuanya direka untuk operasi menegak. Menjalankannya secara mendatar akan menyebabkan kegagalan galas yang cepat, kebocoran minyak, dan terlalu panas dalam beberapa jam atau hari operasi.
S2: Bolehkah motor fasa tunggal ditukar untuk berjalan pada kuasa tiga fasa?
Tidak langsung. A motor fasa tunggal mempunyai belitan yang direka untuk satu fasa. Walau bagaimanapun, penukar fasa (berputar atau statik) boleh menjana kuasa tiga fasa daripada bekalan satu fasa, membolehkan motor tiga fasa untuk beroperasi di mana hanya kuasa fasa tunggal tersedia — penyelesaian yang lebih praktikal daripada sebaliknya.
S3: Mengapakah motor tiga fasa bertahan lebih lama daripada motor fasa tunggal?
Motor tiga fasa tidak mempunyai kapasitor, suis permulaan atau belitan tambahan — komponen yang paling kerap gagal masuk motor fasa tunggals . Tork yang licin dan berterusan juga mengurangkan tekanan mekanikal pada galas dan belitan. A yang terpelihara dengan baik motor tiga fasa boleh beroperasi dengan pasti selama 20–30 tahun, berbanding 10–15 tahun untuk unit fasa tunggal yang setanding di bawah keadaan yang sama.
S4: Apakah maksud "aci berongga" dalam motor menegak?
Aci berongga motor menegak mempunyai aci pemutar tiub dengan lubang tengah terbuka yang membolehkan aci lajur pam melepasi sepenuhnya motor. Aci pam diikat pada pemutar motor melalui nat kepala boleh laras di bahagian atas motor, menghapuskan keperluan untuk gandingan aci luaran. Reka bentuk ini memudahkan penjajaran dan mengurangkan ketinggian keseluruhan pemasangan pam-motor.
S5: Adakah motor fasa tunggal sesuai untuk pam telaga?
Untuk pam jet perigi cetek dan bahan selam kecil (di bawah 1.5 HP), a motor fasa tunggal biasa digunakan dan cukup sempurna. Untuk pam turbin telaga dalam yang memerlukan lebih daripada 5 HP — atau untuk mana-mana pam dalam persekitaran komersial atau perbandaran — a motor menegak dengan a motor tiga fasa sistem pemacu amat disyorkan untuk kebolehpercayaan dan kecekapan tenaga.
S6: Apakah faktor perkhidmatan dalam spesifikasi motor, dan adakah ia berbeza antara jenis motor?
Faktor servis (SF) ialah pengganda yang menunjukkan berapa banyak di atas kuasa papan nama yang boleh dikendalikan oleh motor secara berterusan tanpa kerosakan. Kebanyakan motor fasa tunggals membawa SF 1.25–1.35, manakala standard motor tiga fasas biasanya dinilai SF 1.15. Motor menegak untuk perkhidmatan pam biasanya dinyatakan pada SF 1.0 hingga 1.15, kerana galas tujah mereka bersaiz tepat untuk beban undian dan meninggalkan margin mekanikal yang kurang.
Kesimpulan: Padankan Motor dengan Misi
Tiada motor "terbaik" secara universal — hanya motor yang sesuai untuk aplikasi tertentu. A motor menegak adalah satu-satunya pilihan yang betul apabila antara muka aci menegak diperlukan; tiada jumlah penyelesaian kejuruteraan menjadikan motor mendatar sebagai pengganti yang selamat. A motor fasa tunggal kekal sebagai penyelesaian praktikal dan kos efektif untuk aplikasi berkuasa rendah di mana-mana sahaja kuasa fasa tunggal tersedia. Dan a motor tiga fasa ialah pilihan optimum untuk hampir setiap aplikasi industri, komersial dan tugas berat di mana kuasa tiga fasa boleh diakses — menawarkan kecekapan unggul, jangka hayat, tork lancar dan penyepaduan VFD yang lancar.
Datanya jelas: sepanjang ufuk operasi 10 tahun, kos pendahuluan yang lebih tinggi bagi kecekapan premium motor tiga fasa dipulihkan berkali-kali ganda dalam penjimatan tenaga. Untuk kemudahan yang ingin mengurangkan kos operasi dan jejak karbon secara serentak, menaik taraf penuaan motor fasa tunggal kepada IE3 motor tiga fasas — di mana infrastruktur kuasa membenarkan — ialah salah satu pelaburan ROI tertinggi yang tersedia dalam pengurusan tenaga industri.
